線路保護裝置主要用于保護，測量和控制每個電壓電平的間隔單位。線路保護裝置具有完備的保護，測量，控制，自動備用電源和通訊監視功能，可用于變電站，電廠，高低壓配電和輔助電源。該系統的保護和控制提供了完整的解決方案，可以有效地解決問題。保證高低壓電網和輔助電源系統的安全穩定運行。

線路保護裝置通常由測量組件，邏輯組件和執行器組成。

（1）測量元件。功能：測量從受保護對象輸入的相關物理量（例如電流，電壓，阻抗，電源方向等），并將其與給定的設置值進行比較，并給出“是”，“否”，“是” ，“不”和“根據比較結果”。具有“ 0”或“ 1”性質的一組邏輯信號，例如“大于”，“不大于”等，以確定是否應激活保護。

（2）邏輯組件。功能：根據測量部分輸出的大小和性質，輸出的邏輯狀態，出現的順序或其組合，使保護裝置根據一定的布爾邏輯和順序邏輯工作，最后確定是否它應該跳閘或發送信號，并且相關命令會傳遞給執行器。邏輯電路包括“或”，“與”，“非”，延遲啟動，延遲返回，存儲器等。

（3）執行器。功能：根據邏輯元件發送的信號，保護裝置的任務最終完成。如：因故障而跳閘；異常操作時發出信號；正常運行時無動作。

下面結合線路保護裝置VIP-9671給大家進行一個簡單的介紹。

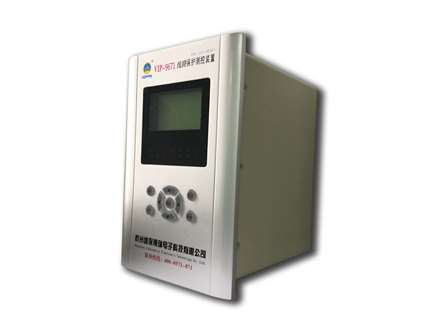

VIP-9671是一款適用于110kv 及以下電壓等級的不接地系統、電阻接地系統及直接接地系統的線路保護測控裝置，可組屏安裝，也可在開關柜就地安裝。這款線路保護裝置由電源及繼電器模件、交流采樣模件、CPU 及開入量模件、總線模件、人機接口模件 等組成。CPU 采用 DSP 芯片，斷路器操作模件代替了原來開關柜的全部操作。各裝置設有獨立箱體，液晶顯示屏、按鍵、運行指示燈、斷路器位置指示燈、電源指示燈均裝于面板上便于操作和觀察。

以上就是對線路保護裝置的一個概括，那么不同電壓等級下的線路保護裝置又都有哪些區別呢？

大家可以看看這篇文章《10kv,35kv,110kv,220kv線路保護裝置介紹》
